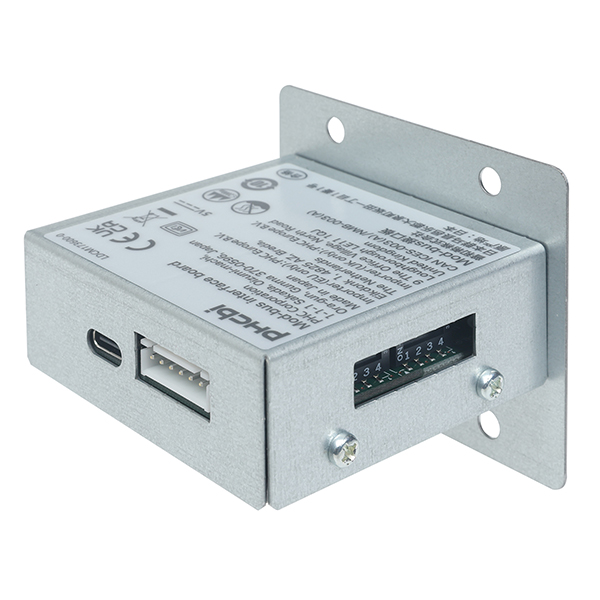

| Produktname | Schnittstellenplatine |
| Modellnummer | MTR-MODB1-PW |

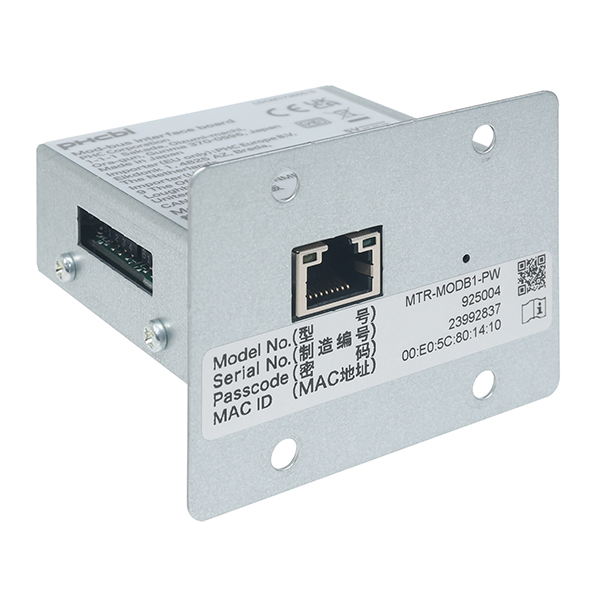

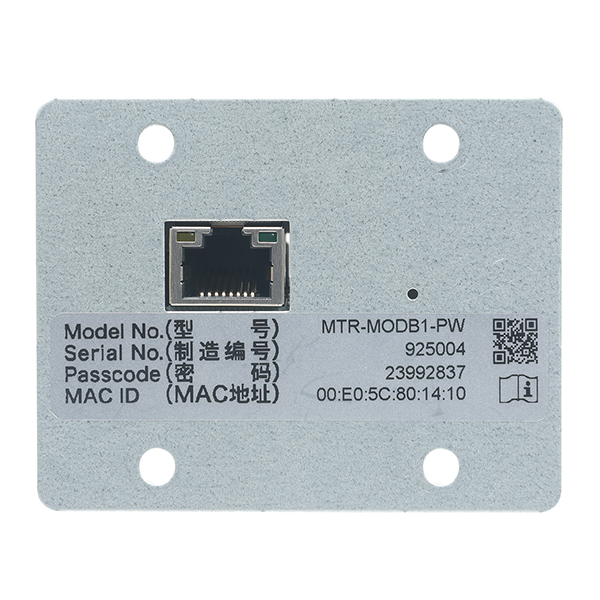

| Ethernet-Anschluss | RJ45x1 |
| Standard | 10Base-T/100Base-TX |
| Protokoll | Modbus*2/TCP |
| Portnummer | 502 (fester Modbus-Port) |
| Außenabmessungen | W74mm x D62.2mm x H58mm |
| Gewicht | 0.14 kg |
| Stromversorgung | DC 5 V (Versorgung über das angeschlossene Gerät) |
| Anzeige | Grüne LED x1 (leuchtet: Normalbetrieb) |
| Gelbe LED x1 (blinkt: Ethernet-Kommunikation) |
| Bedientaste | Reset-Taste x1 |
Betriebsschalter

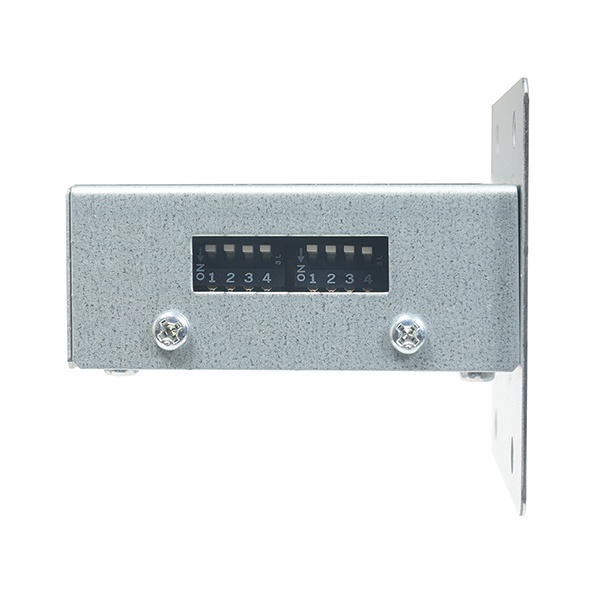

(nur für Servicezwecke) | DIP Switch (4-pole)x2 |
| Kommunikationsparameter | Siehe Dokument zur Registeradresszuordnung. |

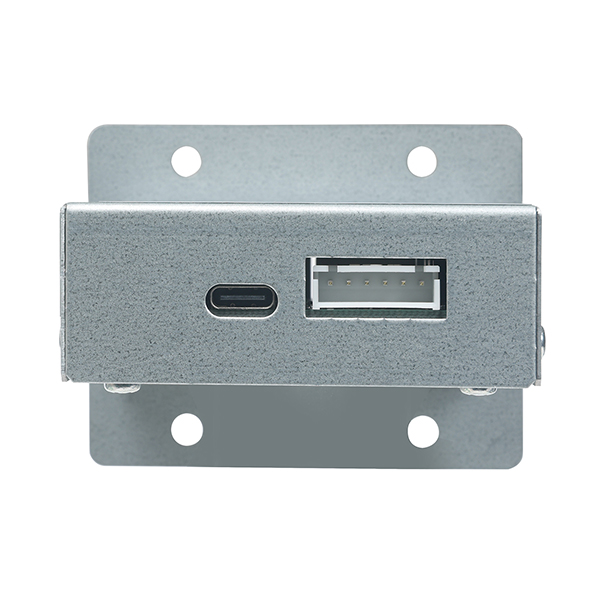

| USB-Anschluss (nur für Servicezwecke) | Type-Cx1 |
| Zubehör | Schrauben (4) |
| Umgebungsbedingungen | Umgebungstemperatur: -5 ℃ bis 65 ℃, relative Luftfeuchtigkeit: höchstens 80 %*1 |
- Installieren Sie dieses Produkt bei der Verwendung ordnungsgemäß an einem PHC-Gerät aus der „Liste kompatibler Geräte“
und verwenden Sie es unter den für das angeschlossene Gerät empfohlenen Umgebungsbedingungen. - Modbus ist eine eingetragene Marke von Schneider Electric USA Inc.
Unterstützte Geräte
Die Kommunikationsspezifikationen der einzelnen Geräte finden Sie in der Registeradresszuordnung.
| Gerätekategorien | Modelle | DIP-Schalter
Einstellungsnummer | DIP-Schalter
Bit-Einstellung (1–6) |
|---|
| Ultratiefkühlschrank | MDF-DU503VH/703VH Serie | 29 | 011101 |
| MDF-DU503VXH/703VXH Serie | 29 | 011101 |
| MDF-DU302VX/502VX/702VX Serie | 5 | 000101 |
| MDF-DU502VH/702VH Serie | 6 | 000110 |
| MDF-DU500ZH/700ZH Serie | 32 | 100000 |
| MDF-DU901VH Serie | 6 | 000110 |
| MDF-DU300H | 4 | 000100 |
| MDF-U33V/54V/74V Serie | 1 | 000001 |
| MDF-DC102VH/202VH Serie | 31 | 011111 |
| MDF-DC500VX/700VX Serie | 3 | 000011 |
| MDF-C2156 Serie | 2 | 000010 |
| Biomedizinischer Tiefkühlschrank | MDF-MU339H/539H Serie | 25 | 011001 |
| MDF-MU549DH | 24 | 011000 |
| MDF-U5412N | 0 | 000000 |
| Pharmazeutischer Kühlschrank | MPR-S1201XH Serie | 34 | 100010 |
| MPR-715F | 12 | 001100 |
| MPR-N250FH Serie | 30 | 011110 |
| MPR-N450FH/N650FH Serie | 13 | 001101 |
| MPR-S150H/S300H/S500H Serie | 28 | 011100 |
| MPR-722/1412 Serie*1 | 11 | 001011 |
| MPR-N200H Serie | 28 | 011100 |
| Blutbankkühlschrank | MBR-305G Serie | 14 | 001110 |
| MBR-705G Serie | 14 | 001110 |
| MBR-1405G Serie | 14 | 001110 |
| Kühlbrutschrank | MIR-154/254/554 Serie*2 | 9 | 001001 |
| MIR-154S/254S Serie*1 | 10 | 001010 |
| Vielseitige Klimaprüfkammer | MLR-352 | 7 | 000111 |
| MLR-352H | 8 | 001000 |
| CO₂-Inkubator | MCO-170AIC/230AIC Serie | 18 | 010010 |
| MCO-50AIC | 26 | 011010 |
| MCO-170AC | 21 | 010101 |
| MCO-170AICD Serie | 20 | 010100 |
| MCO-171AICD Serie | 33 | 100001 |
| MCO-80IC Serie | 17 | 010001 |
| MCO-5AC Serie | 15 | 001111 |
| MCO-18AC Serie | 15 | 001111 |
| MCO-20AIC Serie | 15 | 001111 |
| MCO-233AICX Serie | 36 | 100100 |
| O₂/CO₂-Inkubator | MCO-50M | 27 | 011011 |
| MCO-170M | 19 | 010011 |
| MCO-5M | 16 | 010000 |
| Biologische Sicherheitswerkbank | MHE-S1300 Serie | 22 | 010110 |
| MHE-S901/1301 Serie | 23 | 010111 |
- *1 – Zur Installation des Kommunikationsschnittstellenprodukts ist das separat erhältliche Batterie-Montagegehäuse (MPR-48B1) erforderlich.
- *2 – Zur Installation des Kommunikationsschnittstellenprodukts ist der separat erhältliche Kabelbaum (MTR-HRNS) erforderlich.
