PHCbi

クリーンベンチ

MCV-91BNF

型式
標準式
ワークエリア寸法
W900 × D610 × H680 mm

特長

高清浄度で汎用性に富む陽圧タイプです

手軽に使える汎用性に富んだ標準式(陽圧タイプ)

ワークエリアは、取扱いが容易な陽圧タイプです。奥行610mm×高さ680mmのワイドな作業スペースで、高い清浄度を必要とする理化学の各種実験をはじめ、工業用・調剤用にも使えます。

多目的な無菌操作に便利/バキューム配管を標準装備

理化学分野のアスピレーターやフィルター濾過、調剤分野の真空吸引など、幅広い用途にご利用いただけるバキューム配管をBNFタイプに標準装備しています。

幅広い用途に応えるサービスコンセント

ワークエリア内で各種機器の使用を可能にするために、全機種の台脚部右側にサービスコンセントを標準装備しました。明るいワークエリアで、精密な操作にも対応できます。

高い清浄度を保つ垂直層流方式(ラミナーフロー)

ワークエリアのほぼ全面をカバーする専用HEPAフィルターの採用で、ワイドな清浄作業空間と気流の乱れが少ないラミナーフローを可能にしました。陽圧式に加え大きな風量なので、万一、気流の乱れやエアロゾルが発生した場合でも迅速に復帰します。

タイプ・機種別に応じた性能を発揮する低圧損HEPAフィルター

MCVシリーズには、各タイプ別に自社開発・製造した専用の低圧損HEPAフィルターを搭載しています。低圧損タイプだから ①小さな風量で清浄化でき、ファンモーターの小型化が可能
②運転音や振動を低減できる
③本体のコンパクト化・軽量化が可能
などの特長を備えています。

小さく置いて大きく使う薄型・効率設計

HEPAフィルターやファンモーターを本体上部に設置した、薄型設計のコンパクトボディーです。足元が広く使え、無理のない姿勢で操作できます。しかも、ワークエリアは幅・奥行・高さを充分に取ったワイドな空間で、限られたスペースで多様な実験ニーズに対応できる効率設計です。

耐薬品性が高く清掃がしやすいオールステンレス製(SUS-304)内装

ワークエリアの内装や作業台のフロントパネルは、耐薬品性・耐久性にすぐれたオールステンレス製(SUS-304)です。消毒や清掃が簡単なので、クリーンな環境が保てます。

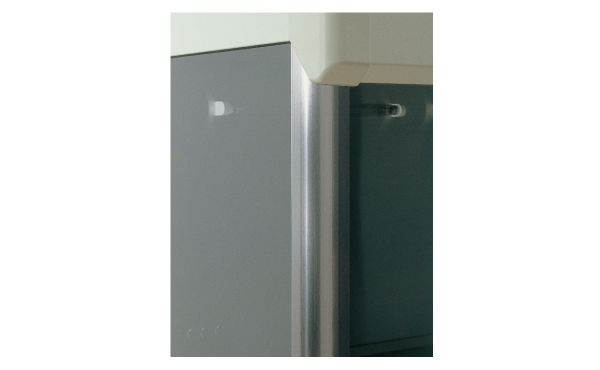

実験室の雰囲気を高めるソフトデザインの軽量ボディー

柔らかな曲線とソフトなボディーデザイン、明るいバイオグレーのボディーカラーなど、クリーンな作業空間や研究室をイメージアップします。ワークエリアも明るく開放的で、操作中の圧迫感がありません。

万一のトラブルに対応する警報保安装置

万一、ファンモーターに異常が発生した場合でも、ブザーとランプの警報装置が作動して報知します。また、ファンスイッチがONになっていないと、バーナーの主炎が点火しない保安設計です。

快適な操作環境を創る低騒音化・低振動設計

低圧損HEPAフィルターの搭載により、ファンモーターの小型化を実現。騒音値は53/54dB(A)(MCV-B131タイプ)の低騒音化と低振動設計で、快適環境を生み出します。

操作やフィルター管理が楽なコントロールパネル

ファン・蛍光灯・殺菌灯やフィルター寿命表示をまとめたコントロールパネルは、前面の操作しやすい手元配置です。フィルター寿命表示は、風速が弱まるとLEDがひとつずつ消灯して、HEPAフィルターの寿命がひと目でチェックできます。

一人使用に適した小型タイプ

主な特長

  • 低圧損HEPAフィルター
  • 警報保安装置
  • オールステンレス製(SUS-304)内装
  • 標準式(陽圧タイプ)
  • バキューム配管を標準装備
  • 台脚部右側にサービスコンセント標準装備
  • 高い清浄度を保つ垂直層流方式(ラミナーフロー)
  • サービスコンセント
  • 殺菌灯
  • ガスバーナー配管一式(※1)
  • バキューム配管一式(※2)
※1:本体内配管・電磁弁・フットスイッチ
※2:本体内配管・フットスイッチ・真空ポンプ用電源コンセント

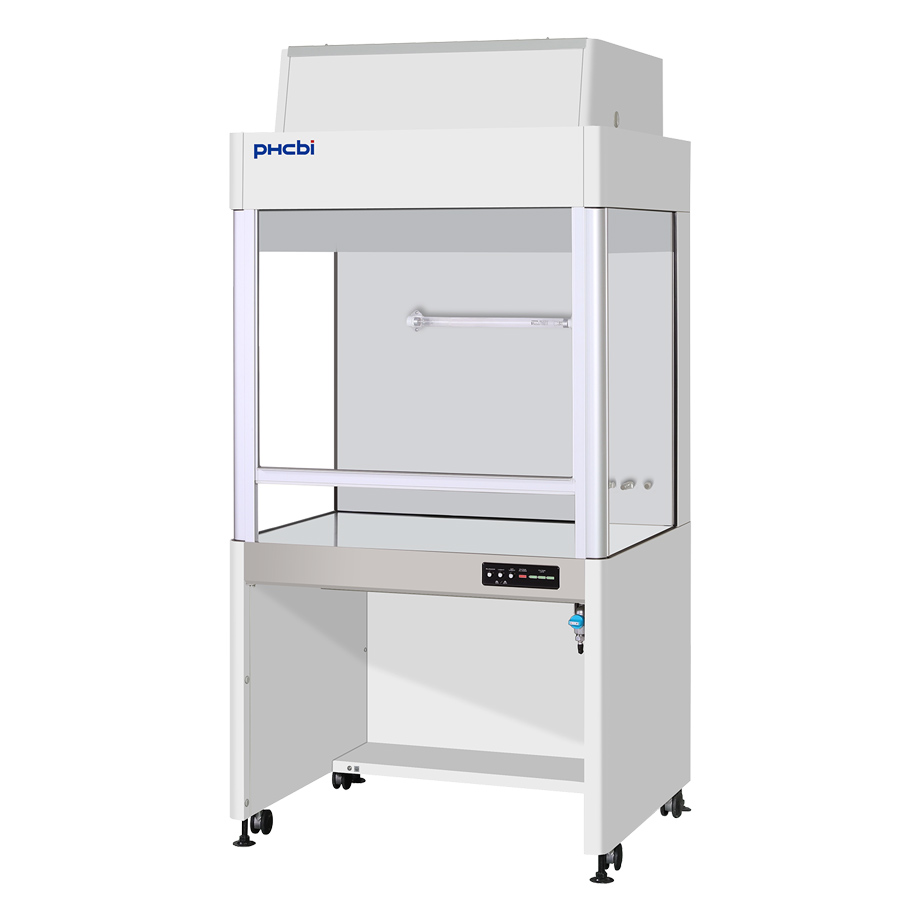

外観

仕様

品名 クリーンベンチ
品番 MCV-91BNF-PJ
型式 標準式
外形寸法 W930 × D770 × H1900 mm
分解寸法 W930 × D770 × H1350 mm
ワークエリア寸法 W900 × D610 × H680 mm
外装 塗装鋼板(横板:ガラス)
内装 ステンレス鋼板
前面シャッター バランス機構付きアルミ枠ガラス(全開時最大本体高さ2291 mm)
主フィルター 低圧損HEPAフィルター(W760 × D610 × H75 mm)
捕集効率:99.99%以上(0.3μm PAO)
プレフィルター 不織布フィルター(本体上部に設置)
清浄度 クラス100(周囲条件:クラス1,000,000)
吹出風速 0.4 m/s以上(初期値)
騒音(50 Hz / 60 Hz) 50 dB(A) / 52 dB(A)
照明 4 本 蛍光灯30 W(グロースターター4 個)
照度 1800 ルクス以上(初期値)
殺菌灯 1 本 15 W(グロースターター1 個)
気流方式 垂直層流式(ラミナーフロー)
ファン 2 個 シロッコファン(Φ180 × 230 mm)
ファンモーター 4 極 出力100 W(両軸モーター)
吹出風量 18 ㎥/min
循環風量(50 Hz / 60 Hz)
フィルター寿命表示 緑色LEDの数でHEPAフィルターのつまり度を表示(点滅でならし運転を表示)
フィルター寿命警報 赤色LEDで表示(点滅とブザーでファン故障を報知)
ガス供給表示
電気保護装置 ファンモーター用サーマルバイメタル(ファンモーター内蔵)
キャスター 4 個(水平調節ボルト4 ヵ所)
コンセント 2 口 100 V(ヒューズ:定格125 V・6 A・径6.4 × 長さ30 mm)
ガスバーナー配管 1 ヵ所 銅パイプ
バキューム配管 1 ヵ所 ステンレスパイプ
製品質量 211 kg
電源 単相100 V 50 Hz / 60 Hz
定格消費電力(50 Hz / 60 Hz) 300 W / 307 W
付属品 フットスイッチ2 個(電子着火式ガスバーナー用・バキューム用)・排気チューブ・バキューム用コネクター
  • ※ 本製品の各データは、当社基準で測定しております。
  • ※ 上記寸法は取手等の突起物を含みません。搬入時の必要寸法については寸法図をご参照ください。

メーカー希望小売価格(税・据付搬入費別)

MCV-91BNF-PJ 820,000円

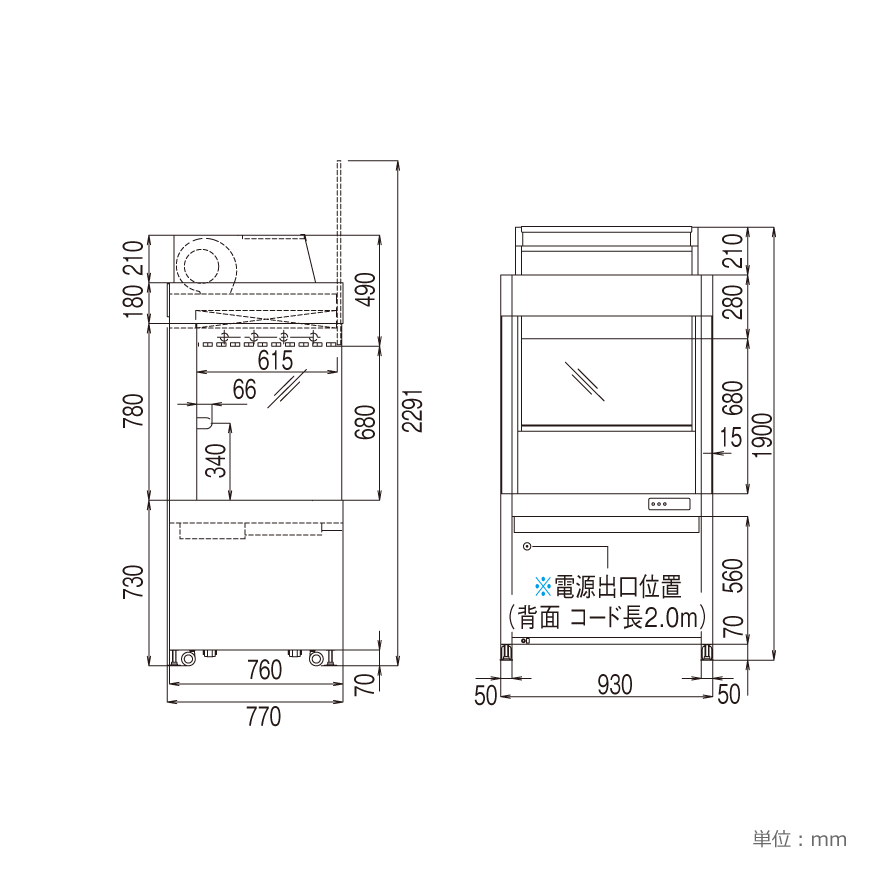

寸法
