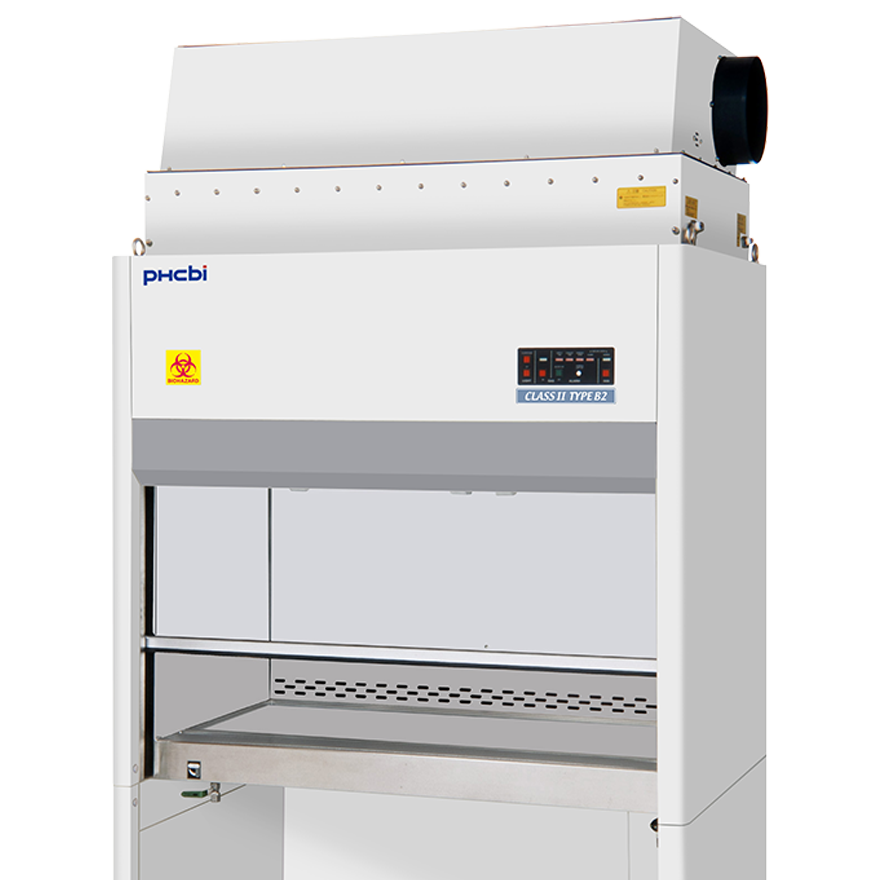

PHCbi

バイオハザード対策用キャビネット(安全キャビネット)

MHE-130B2

型式
クラスⅡタイプB2(室外排気型)
ワークエリア寸法
W1200 × D601 × H680 mm

特長

陽圧汚染区域を陰圧部で囲んだ
本体構造

陽圧汚染区域を陰圧部で取り囲み、汚染空気が外部へ漏洩しにくい本体構造を採用しています。しかも陽圧部を圧力センサーでつねに監視する設計で、給気ファンの動作状況はコントロールバネルで確認できます。

作動状況がひと目で確認できる
ビジュアル・チェック機構

バイオハザード対策用キャビネットにとって大切な運転状況の確認が、ひと目でおこなえるビジュアル・チェック機構を標準装備しています。また。HEPAフィルターの寿命をLEDランプで報知するため、HEPAフィルターの状況をつねに確認できます。

バイオハザード対策に適した風量を確保する
インバーター制御ファンモーター

循環ファンの駆動には、電圧変動・周波数変動の影響が少ないインバーター制御のファンモーターを採用しました。バイオハザード対策用キャビネットに適した気流バランスを排気風量を確保します。

信頼できる実験は安定した性能から
JIS/NSF規格準拠の細菌試験性能

バイオハザード対策用キャビネットMHEシリーズは、JIS/NSFの両規格に準拠した細菌性能試験をクリアしています。

作業性にすぐれた細心設計

使いやすく信頼性の高いバイオハザード対策用キャビネットをめざして、操作性を重視した細部設計を採用しています。

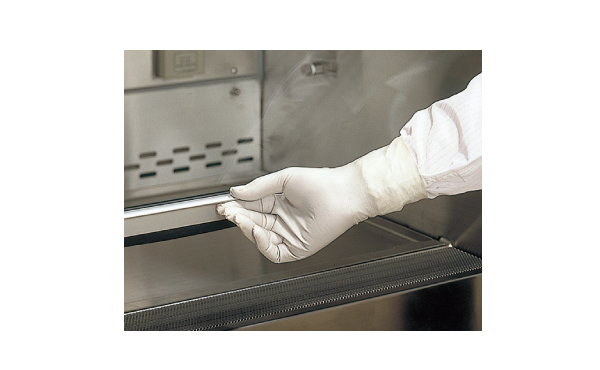

視認性の高く操作しやすい
強化ガラス製の前面シャッター(オートバランス機構)

アルミ枠付き

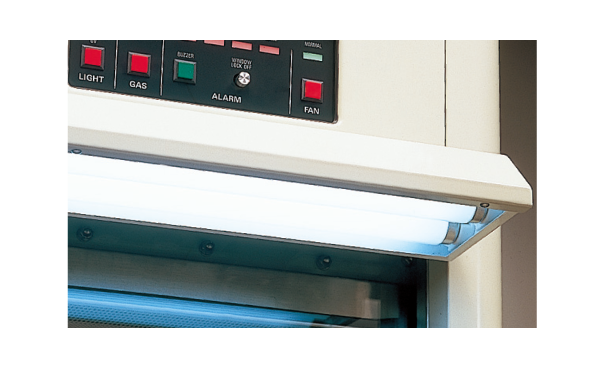

ワークエリア内に影響を与えにくい
フラット構造・室外設置の蛍光灯

蛍光灯は、ワークエリア外部に設置するフラットタイプです。室外から照射するため眩しくなく、ワークエリア内の温度上昇も起こりません。また、室内設置型のように、エリア内の気流を乱す心配もありません。

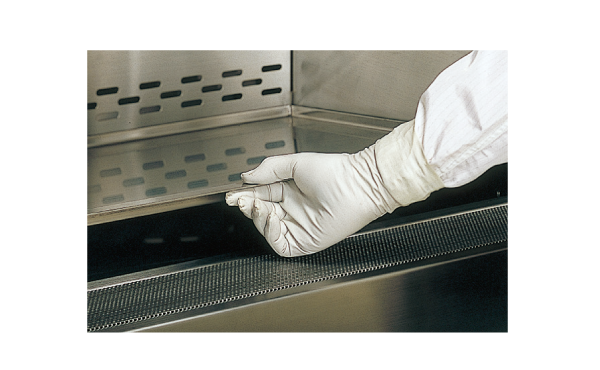

清掃がしやすいオールステンレス製の作業台

内装は、SUS-304オールステンレス製で、工具なしで外せる作業台やドレンコックなど、きめ細かい設計で、清掃や消毒がおこないやすくなります。

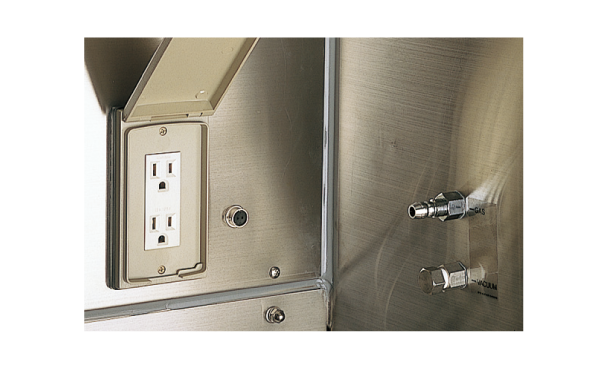

標準装備のガス・バキューム配管と電源コンセント

ワークエリア内に、電源コンセント(1口、防滴カバー付)やガス・バキューム配管を標準装備しています。

MHE-132AJ/91AB3/181AB3/13082/130AB3

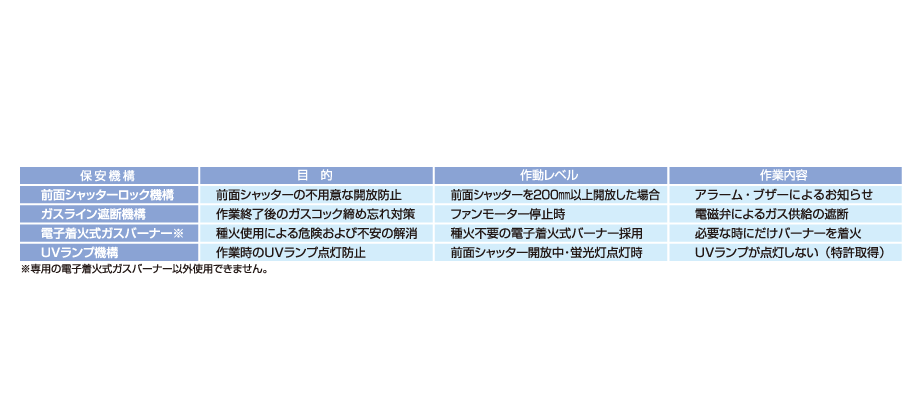

作業者の保護を重視した保安設計

万一のトラブルが発生しても、作業者の保護を確保できるようにするため、次のような保安機能を搭載しています。

※専用の電子着火式ガスバーナー以外使用できません。

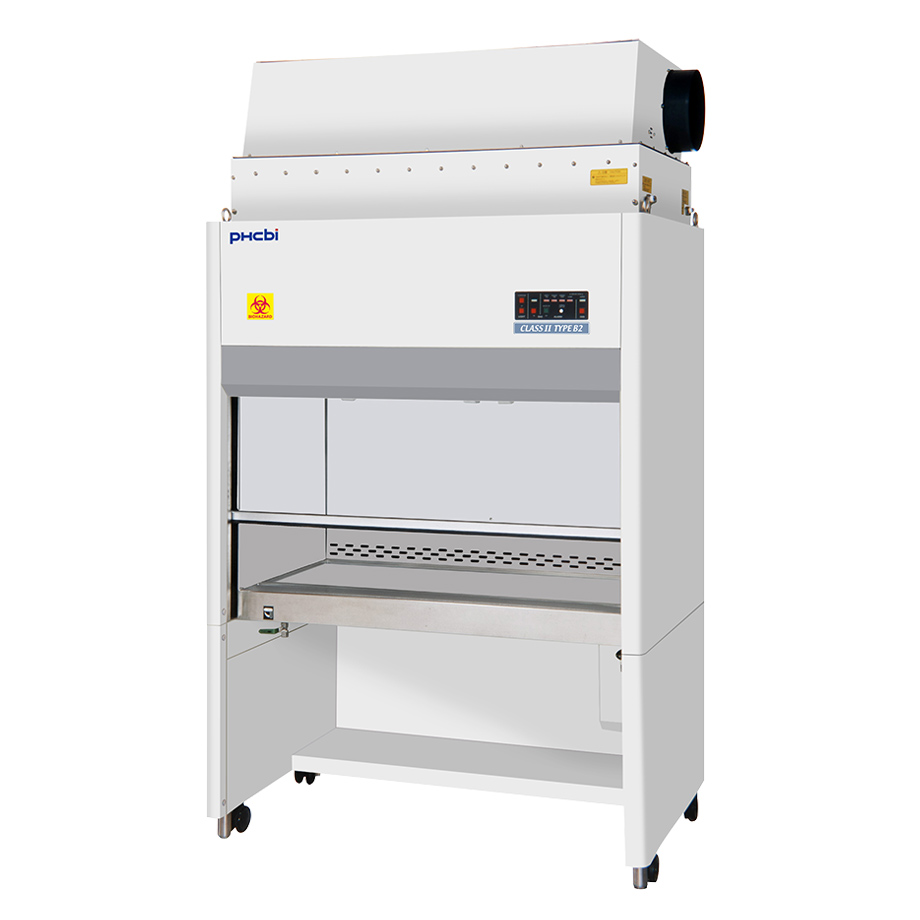

外観

仕様

品名 バイオハザード対策用キャビネット(安全キャビネット)
品番 MHE-130B2-PJ
型式 クラスⅡタイプB2(室外排気型)
外形寸法 W1350 × D791 × H2356 mm
分解寸法 W1350 × D791 × H1646 mm
ワークエリア寸法 W1200 × D601 × H680 mm
作業台寸法 W1192 × D455 mm
外装 塗装鋼板
内装 ステンレス鋼板(ヘアーライン仕上げ)
前面ガラス扉 自動バランス機構付きアルミ枠強化ガラス
給気用フィルター 低圧損HEPAフィルター(W1220 × D500 × H75 mm)
定格風量:26.0 ㎥/min
圧力損失:176 Pa
捕集効率:99.99%以上(0.3μm PAO)
排気用フィルター 低圧損HEPAフィルター(W915 × D500 × H75 mm)
定格風量:21.0 ㎥/min
圧力損失:176 Pa
捕集効率:99.99%以上(0.3μm PAO)
清浄度 クラス100(周囲条件:クラス1,000,000)
排気量 22.2 ㎥/min(ダクト側で調整)
設定吹出風速 平均:0.285 m/s
設定流入風速 0.60 m/s
循環気率 0 %
騒音 61 dB(A)
照明 2 本 蛍光灯40 W(グロースターター2 個)
照度 900 ルクス以上(初期値)
殺菌灯 2 本 15 W(グロースターター2 個)
ファンモーター 出力200 W(両軸モーター)
表示 LED表示:排気モニター(緑色)・ガス供給(緑色)・各種警報(赤色)
警報機能 流入風量異常・圧力異常・ファンモーター異常・前面ガラス扉開放高さ異常
キャスター 4 個(水平調節ボルト4 ヵ所)
コンセント 作業用:2 口 100 V(ヒューズ:定格125 V・10 A・径6.4 × 長さ30 mm)
バキュームポンプ用:1 口
ガスバーナー配管 1 ヵ所 銅パイプ
バキューム配管 1 ヵ所 ステンレスパイプ
ドレンバルブ ボールバルブ(接続部:PT3/8 インチ)
製品質量 337 kg
電源 単相100 V 50 Hz / 60 Hz 電源コード2 本(各15 A)
定格消費電力 257 W
付属品 フットスイッチ2 個(電子着火式ガスバーナー用・バキューム用)・ダクトチャンバー(排気ダクト経:250 mm丸ダクト)(ダクト接続方向:給気側-左部・天面左部 / 排気側-右部・天面右部)
  • ※ 本製品の各データは、当社基準で測定しております。
  • ※ 上記寸法は取手等の突起物を含みません。搬入時の必要寸法については寸法図をご参照ください。

メーカー希望小売価格(税・据付搬入費別)

MHE-130B2-PJ 2,320,000円

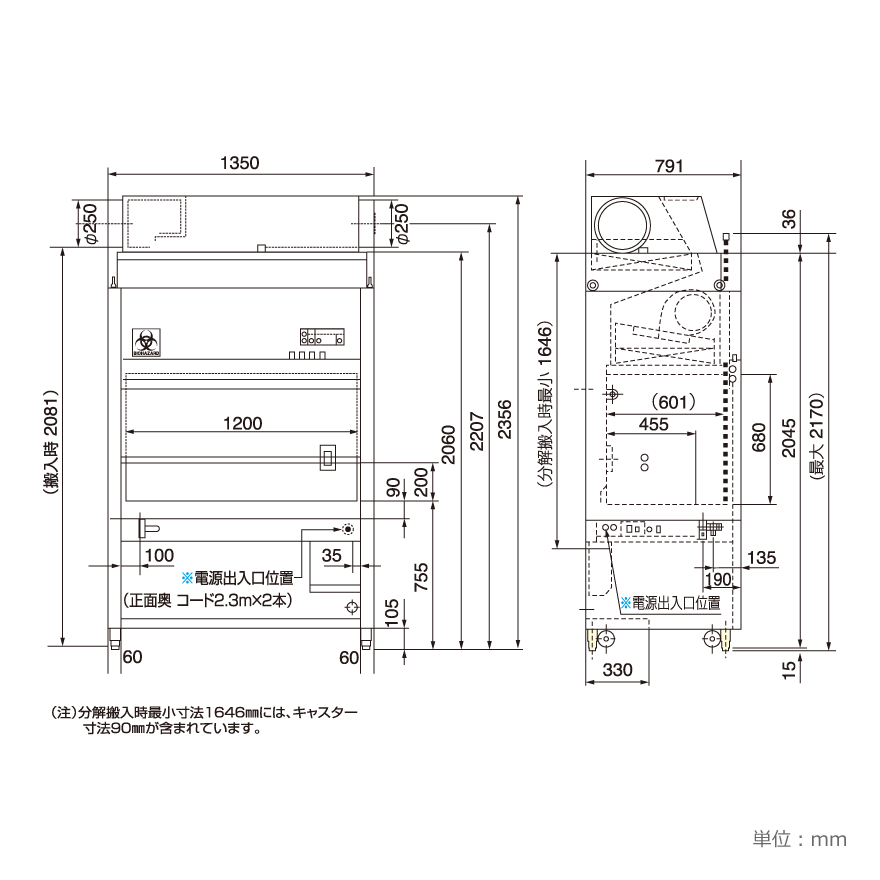

寸法
