PHCbi

バイオハザード対策用キャビネット(安全キャビネット)

MHE-132AJ

型式
クラスⅡタイプA1(室内排気型)
ワークエリア寸法
W1200 × D601 × H680 mm

特長

設置場所の制約が少ない室内排気タイプです

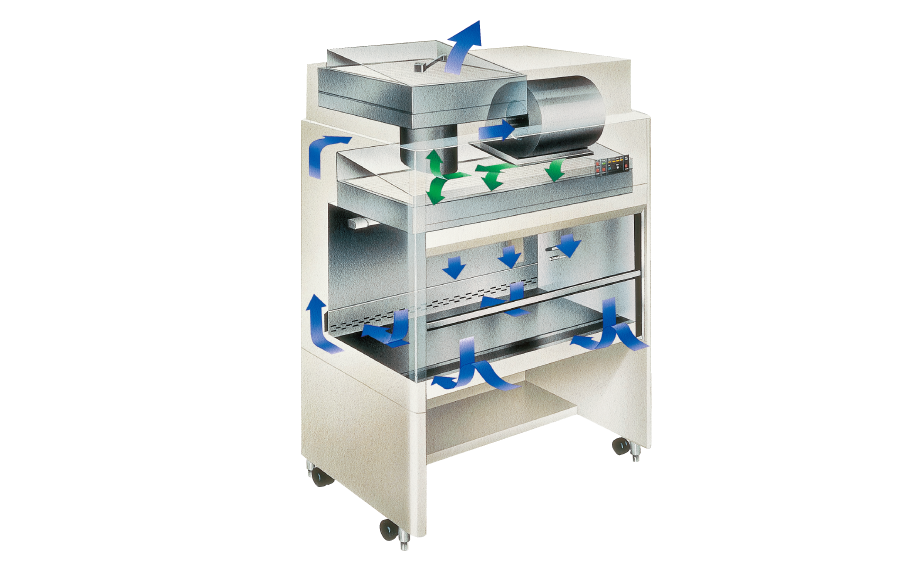

陽圧汚染区域を陰圧部で囲んだ本体構造

陽圧汚染区域を陰圧部で取り囲み、汚染空気が外部へ漏洩しにくい本体構造を採用しています。しかも陽圧部を圧力センサーでつねに監視する設計で、給気ファンの動作状況はコントロールパネルで確認できます。

約70%循環の「クラスIIタイプA1」
JIS K3800:2009形式検査適合認定機種

MHE-132AJは、設置に関する制約が少ない約70%循環の「クラスIIタイプA1」のバイオハザード対策用キャビネットです。JIS K3800:2009形式検査適合認定を取得しています。

(注)発がん性物質や放射性化学物質を取扱うことはできません。

バイオハザード対策に適した風量を確保するインバーター制御ファンモーター

循環ファンの駆動には、電圧変動・周波数変動の影響が少ないインバーター制御のファンモーターを採用しました。バイオハザード対策用キャビネットに適した気流バランスと排気風量を確保します。

信頼できる実験は安定した性能から
JIS/NSF規格準拠の細菌実験性能

バイオハザード対策用キャビネットMHEシリーズは、JIS/NSFの両規格に準拠した細菌性能実験をクリアしています。

作動状況がひと目で確認できるビジュアル・チェック機構

バイオハザード対策用キャビネットにとって大切な運転状況の確認が、ひと目でおこなえるビジュアル・チェック機構を標準装備しています。また、HEPAフィルターの寿命をLEDランプで報知するため、HEPAフィルターの状況をつねに確認できます。

視認性の高く操作しやすい強化ガラス製の前面シャッター(オートバランス機構)








清掃がしやすいオールステンレス製の作業台

内装は、SUS-304オールステンレス製で、工具なしで外せる作業台やドレンコックなど、きめ細かい設計で、清掃や消毒がおこないやすくなります。

ワークエリア内に影響を与えにくいフラット構造・室外設置の蛍光灯

蛍光灯は、ワークエリア外部に設置するフラットタイプです。室外から照射するため眩しくなく、ワークエリア内の温度上昇も起こりません。また、室内設置型のように、エリア内の気流を乱す心配もありません。

MHE-132AJ/91AB3/181AB3/13082/130AB3

作業性にすぐれた細心設計

使いやすく信頼性の高いバイオハザード対策用キャビネットをめざして、操作性を重視した細部設計を採用しています。

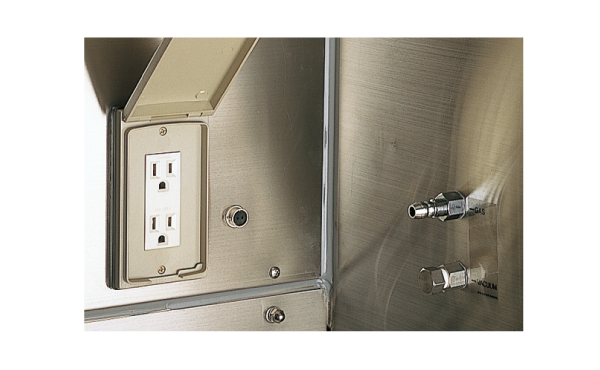

標準装備のガス・バキューム配管と電源コンセント

ワークエリア内に、電源コンセント(2口、防滴カバー付)やガス・バキューム配管を標準装備しています。

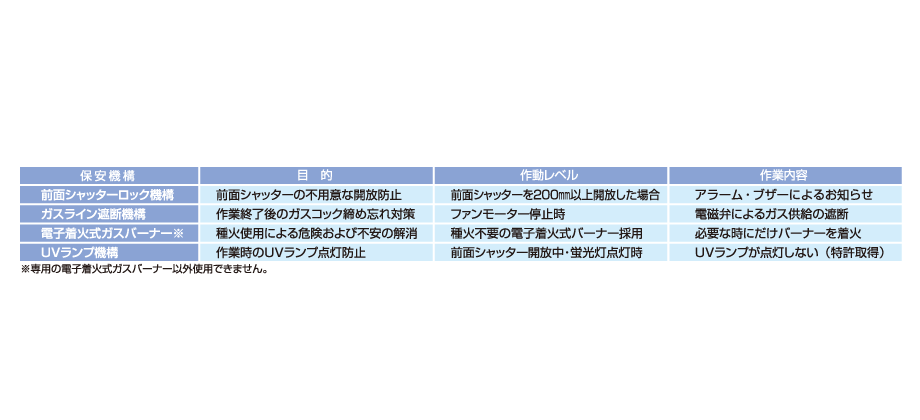

作業者の保護を重視した保安設計

万一のトラブルが発生しても、作業者の保護を確保できるようにするため、次のような保安機能を搭載しています。

※専用の電子着火式ガスバーナー以外使用できません。

設置場所の制約が少ない室内排気タイプ

主な特長

  • JIS K3800:2009認定品/承認番号:SY-002-10
  • クラスⅡタイプA1(約70%循環)
  • 陽圧汚染区域を陰圧部で囲んだ本体構造
  • ビジュアル・チェック機構(作業状況が一目で確認できる)
  • 強化ガラス製の前面シャッター(オートバランス機構)
  • オールステンレス製の作業台(清掃がしやすい)
  • フラット構造・室外設置の蛍光灯(ワークエリア内に影響を与えにくい)
  • ガス/バキューム配管と電源コンセント(標準装備)
  • 保安設計(作業者の保護を重視)

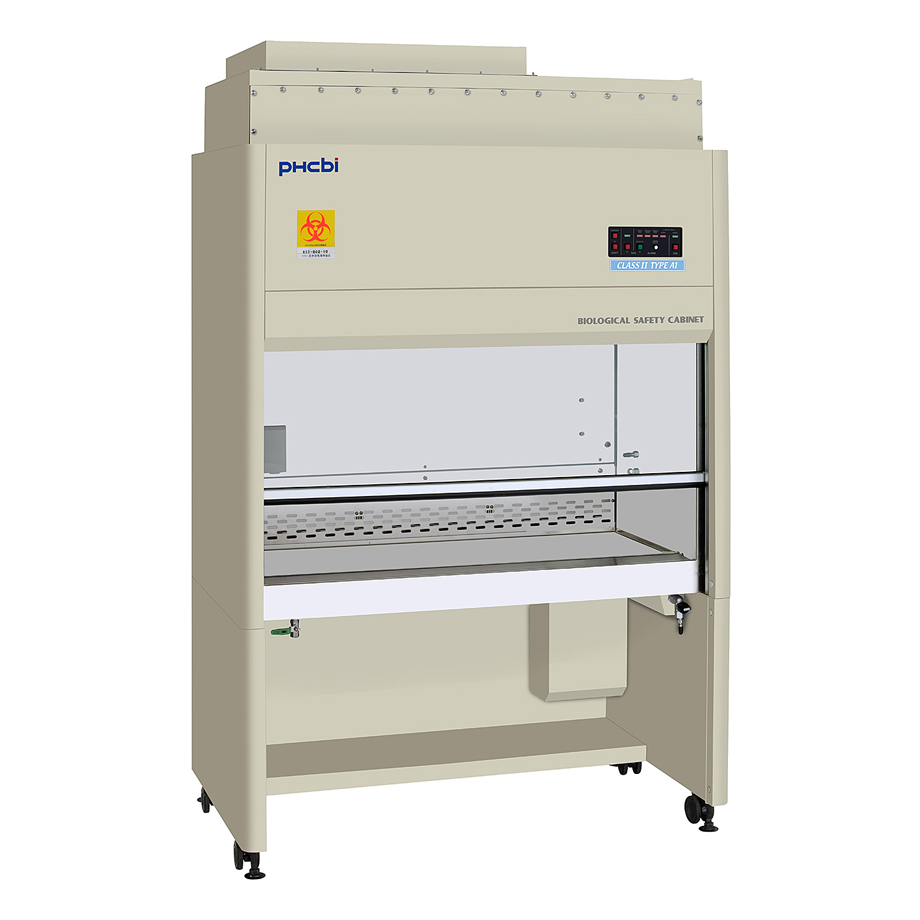

外観

仕様

品名 バイオハザード対策用キャビネット(安全キャビネット)
品番 MHE-132AJ-PJ
型式 クラスⅡタイプA1(室内排気型)
外形寸法 W1350 × D791 × H2140 mm
分解寸法 W1350 × D791 × H1545 mm
ワークエリア寸法 W1200 × D601 × H680 mm
作業台寸法 W1200 × D455 mm
外装 塗装鋼板
内装 ステンレス鋼板(ヘアーライン仕上げ)
前面ガラス扉 自動バランス機構付きアルミ枠強化ガラス(全開時最大本体高さ2170 mm)
給気用フィルター 標準HEPAフィルター(W1200 × D500 × H75 mm)
定格風量:26.0 ㎥/min
圧力損失:245 Pa
捕集効率:99.99%以上(0.3μm PAO)
排気用フィルター 低圧損HEPAフィルター(W610 × D610 × H75 mm)
定格風量:16.0 ㎥/min
圧力損失:176 Pa
捕集効率:99.99%以上(0.3μm PAO)
清浄度 クラス100(周囲条件:クラス1,000,000)
排気量 7.92 ㎥/min
設定吹出風速 奥 列:0.370 m/s
中間列:0.360 m/s
手前列:0.380 m/s
設定流入風速 0.550 m/s
循環気率 約70 %
騒音 65 dB(A)
照明 2 本 蛍光灯40 W(グロースターター2 個)
照度 900 ルクス以上(初期値)
殺菌灯 2 本 15 W(グロースターター2 個)
ファンモーター 出力300 W(インバーター駆動式)
表示 LED表示:排気モニター(緑色)・ガス供給(緑色)・各種警報(赤色)
警報機能 流入風量異常・圧力異常・ファンモーター異常・前面ガラス扉開放高さ異常
キャスター 4 個(水平調節ボルト4 ヵ所)
コンセント 作業用:2 口 100 V(ヒューズ:定格125 V・10 A・径6.4 × 長さ30 mm)
バキュームポンプ用:1 口
ガスバーナー配管 1 ヵ所 銅パイプ
バキューム配管 1 ヵ所 ステンレスパイプ
ドレンバルブ ボールバルブ(接続部:PT3/8 インチ)
製品質量 315 kg
電源 単相100 V 50 Hz / 60 Hz 電源コード2 本(各15 A)
定格消費電力 475 W
付属品 フットスイッチ2 個(電子着火式ガスバーナー用・バキューム用)
  • ※ 本製品の各データは、当社基準で測定しております。
  • ※ 上記寸法は取手等の突起物を含みません。搬入時の必要寸法については寸法図をご参照ください。

メーカー希望小売価格(税・据付搬入費別)

MHE-132AJ-PJ 1,680,000円

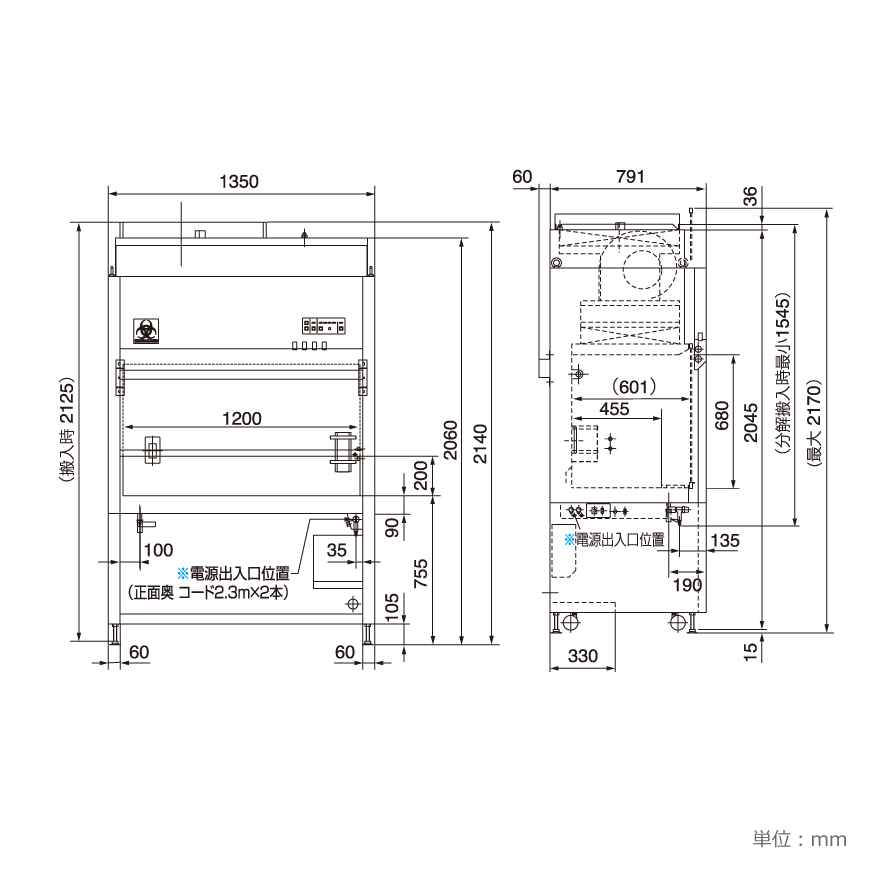

寸法
