超低温フリーザー

MDF-U500VX［販売終了］

内容量
519L
庫内中央到達温度
-85℃

特長

デュアル冷却システムでリスク回避

インテリジェンスとエコロジー2つの特長を持った新しいフリーザー

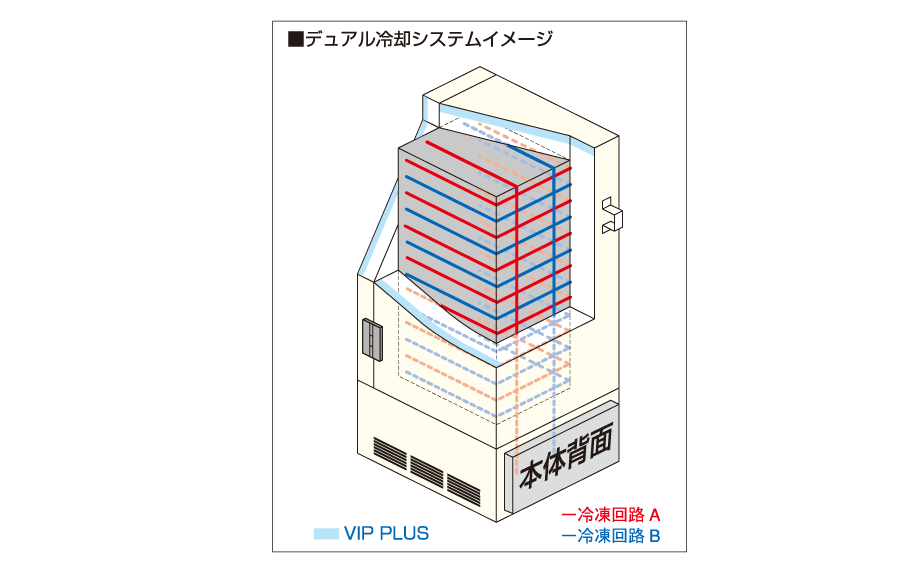

デュアル冷却システムでリスク回避

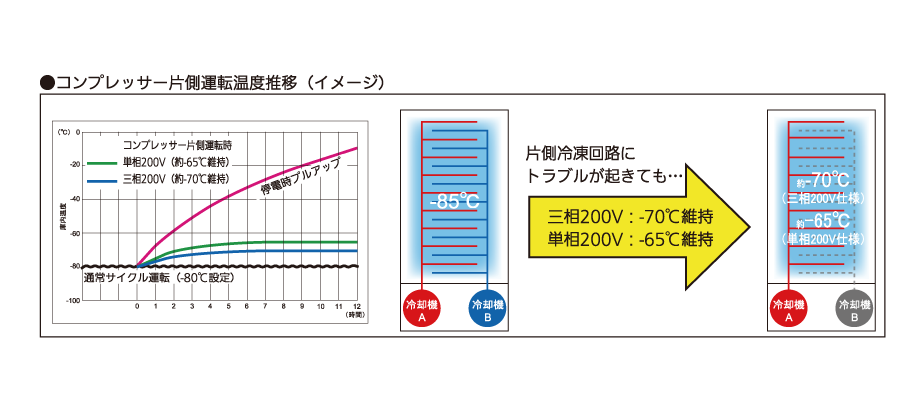

独立した冷凍回路2基（A/B）で-85℃運転。　万が一片側冷凍回路にトラブルが発生しても、もう一方の冷凍回路で、三相200V仕様で約-70℃、単相200V仕様で約-65℃を維持します。

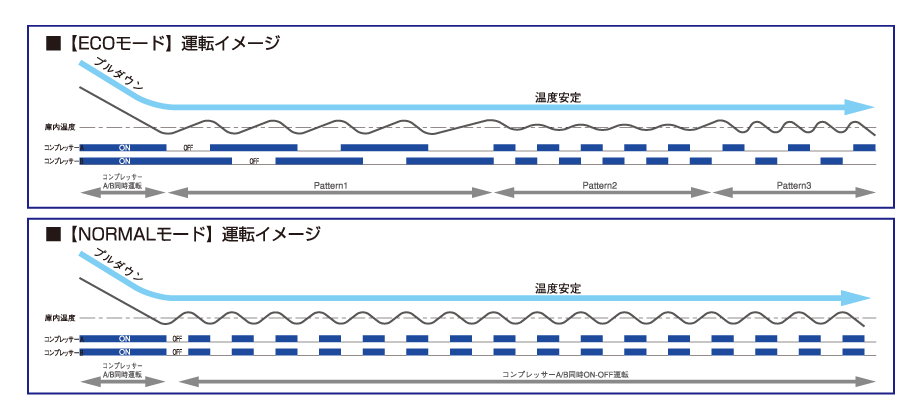

【ECOモード】（特許出願中）で ＜考えながら＞高い省エネ率

【ECOモード】では、コンプレッサーA/Bをそれぞ個別に独立制御します。フリーザーの負荷状態を監視、エネルギー消費を最小限に抑えるため、「ECOモード運転イメージ図」の3パターンから最適な運転状況を＜考えながら＞運転します。この独立制御方式により、当社従来比最大約25％の省エネを達成しました。

※周囲温度30℃、-80℃設定、無負荷での測定結果です。
※当社基準で測定しています。扉の開閉、設置環境など条件により省エネ率が変動します。
※ECOモードで記録された温度データは、不規則な波形になる場合があります。これは、Aのみが運転、Bのみが運転、A/Bが一部オーバーラップする運転など、コンプレッサーA/Bそれぞれ個別に独立制御された、デュアル冷却システム特有の制御のためです。

省スペース←→高断熱/2つの特長を持つVIP（真空断熱）技術

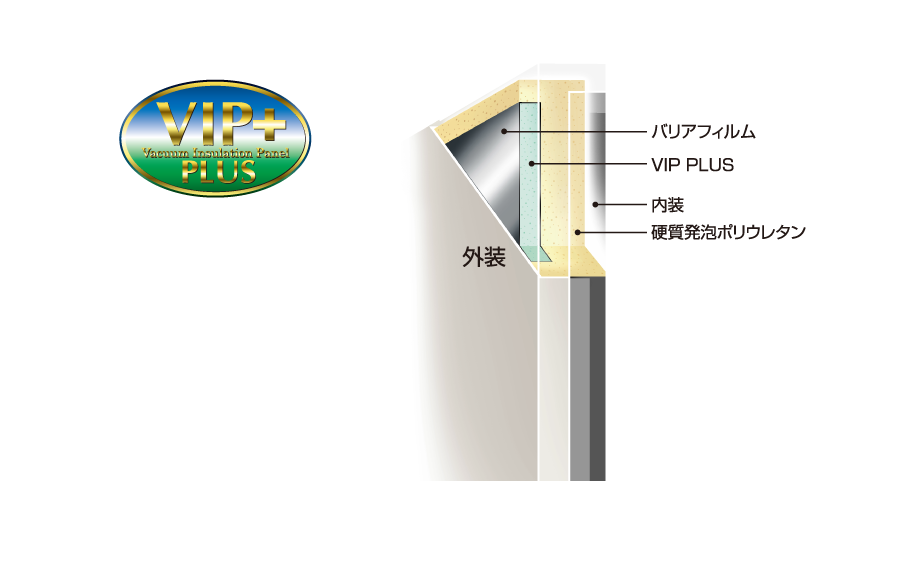

新・断熱システム VIP PLUS

最新の断熱システムであるVIP PLUSを採用しました。この新断熱システムは、硬質発泡ポリウレタンフォームの約6倍の断熱性能を発揮して、断熱壁の厚みを70mmと従来の約半分までに薄くすることができました。

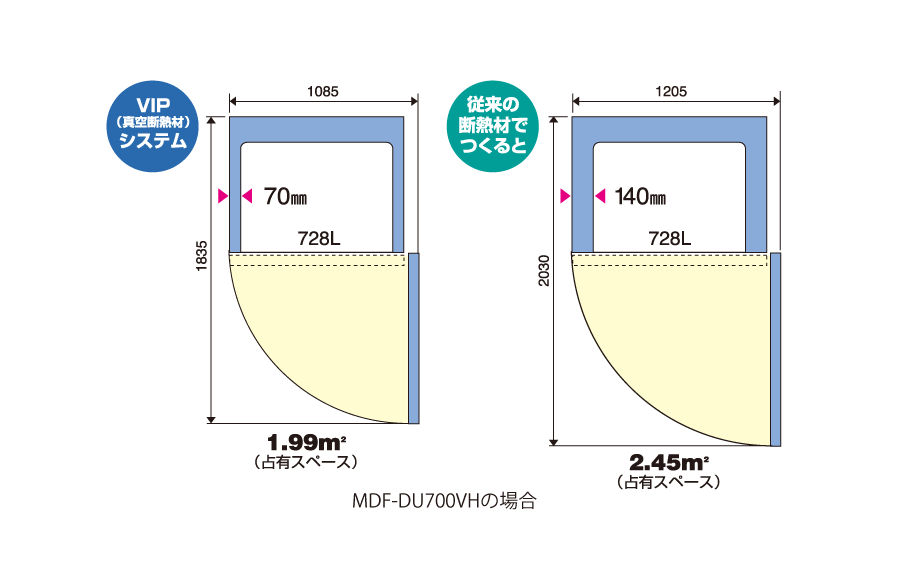

VIP断熱システム 米国特許取得

超低温フリーザーVIPシリーズは、ニューテクノロジーが生んだVIP（Vacuum Insulation Panels：真空断熱材）と硬質発泡ポリウレタンの組み合わせで、従来と同じ断熱性能を保ちながら厚さ70mmという薄型設計を実現しました。「真空の断熱力」を超低温フリザーへ導入することに成功したVIP断熱システムは、断熱材の厚みを1/2に、容積効率も25％アップさせています。

フロント大型フィルター

クリップ式のフィルターグリルとスライド式フィルターを採用。着脱が容易で、フィルターの清掃が簡単にできます。

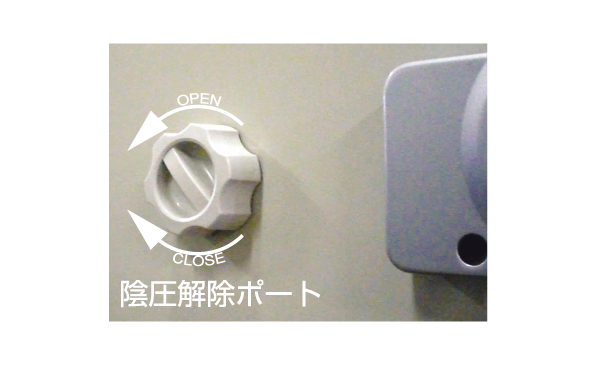

陰圧解除でスムーズなドア開閉

扉開閉直後、陰圧により扉が開かない！本体左側面の陰圧解除ポートを開ける事で、扉開閉直後、庫内と庫外の温度差で生じる陰圧による扉の締め込みを解除できます。

※ポートを開放状態にしておくと、扉開閉後外気を吸い込み、霜付による通気孔閉塞の原因になります。必要時以外は常に閉めた状態にしてください。
※数秒で陰圧解除します。

シングルアクションラッチ

外扉には、片手で開閉が可能なシングルアクションラッチを採用。より使い易くなりました。

気密性を高めた断熱構造

省エネ運転・霜つき低減を図るため、庫内の温度漏れを抑えた気密性の高い構造となっております。

※ご使用時において扉開閉直後庫内陰圧現象により扉が開かなくなることがあります。当社の縦型超低温フリーザーは庫内冷却性能確保の為、高気密仕様となっており、ご使用条件によっては約10分程度、陰圧現象が続く場合がございます。

運転モニター機能

異常運転は、故障や事故の原因となります。運転モニター機能は、機器の異常運転状況を知らせ、トラブルにつながる状況の回避を促し、積極的な安全管理のお手伝いをします。つねに運転状況を監視し、電源電圧の低下・周囲温度35℃以上の異常温度上昇、あるいは０℃以下の温度低下・過負荷運転（MDF-U400VXは除く）など、異常状況をランプで点灯表示。迅速で適切な回避処置が可能です。バッテリーの交換時期（目安）やドアの閉め忘れも見張り、報知します。

新開発デュアル冷却システム【ECOモ－ド】運転で最大約25％の省エネ（当社従来比）

主な特長

  • デュアル冷却システムでリスク回避
  • 高断熱による省エネ
  • ECOモードで省エネ運転
  • 充実した警報機能
  • 陰圧解除でスム－ズなドア開閉
  • フィルタ－レスでメンテナンスフリ－
  • 液晶コントロ－ルパネルで操作性や視認性が向上

概要

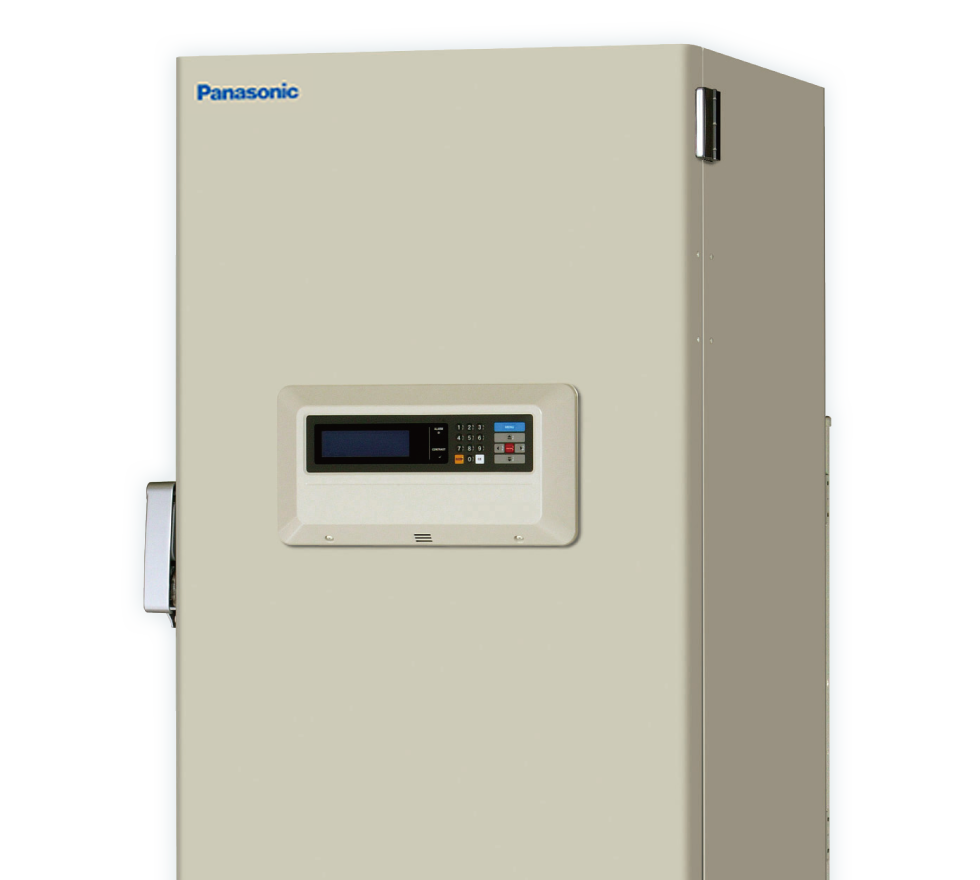

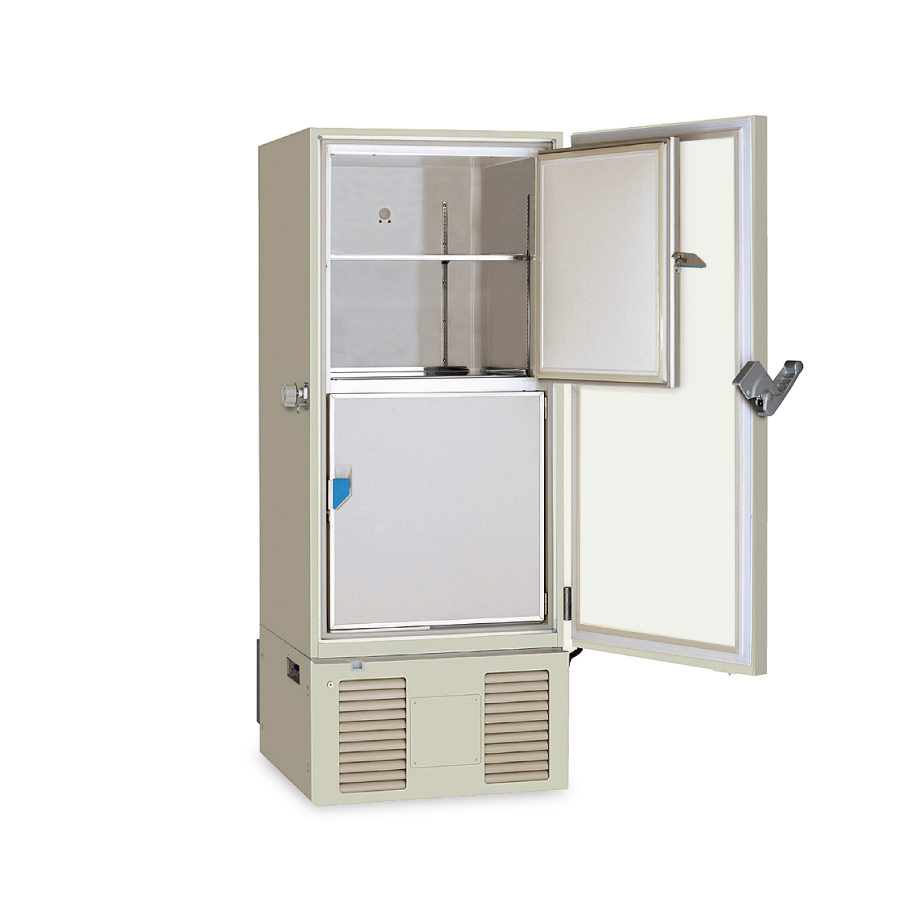

外観

仕様

品名 超低温フリーザー
品番 MDF-U500VX-PJ
外形寸法 幅770㎜×奥行870㎜×高さ1,990㎜ ※1
内形寸法 幅630㎜×奥行600㎜×高さ1,380㎜
有効内容積 519L
外装 塗装鋼板
内装 塗装鋼板
扉 塗装鋼板
内扉（縦型） / 内蓋（横型） ステンレス製枠 ABS 樹脂パネル 2枚
断熱材 VIP PLUS（真空断熱材）＋硬質発泡ポリウレタン
棚 ステンレス鋼板 3枚（耐荷重50㎏）
測定孔 内径17㎜, 3ヵ所（背面・左右奥底面）
開放ポート 1箇所　本体左側面（陰圧解除用）
錠前 シリンダー錠1個（外扉ラッチに南京錠取付可）
キャスター 4個
製品質量 320㎏
冷凍回路 デュアル冷却
冷却方式 自然対流式
圧縮機定格出力 全密閉式1,100W　2台
冷却器 チューブオンシート型（内箱兼用）
凝縮器 フィンレスチューブコンデンサー
冷媒 HFC混合冷媒
電源（定格消費電力） 三相200V　50Hz/60Hz
電動機定格消費電力（50 Hz / 60 Hz） 1,000W/1,080W
電源容量（50 Hz / 60 Hz） 20A/20A
最大放熱量（50 Hz / 60 Hz） 4,428kJ/h／4,680kJ/h
冷却性能 −85℃／片側運転時−70℃（周囲温度：30℃）
温度制御範囲 −50℃～−85℃（周囲温度：30℃、無負荷）
温度調節 マイコン制御式
温度表示 液晶表示
温度警報 ー
高温警報 設定温度+5℃～+40℃可変設定（初期設定値±10℃） ALARMランプ点滅　約15分後ブザー断続音（0分～15分可変） 遠隔警報作動　液晶表示部にメッセージ表示
低温警報 設定温度−5℃～−40℃可変設定（初期設定値±10℃） ALARMランプ点滅　約15分後ブザー断続音（0分～15分可変） 遠隔警報作動　液晶表示部にメッセージ表示
フィルター警報 なし（フィルターレス）
遠隔警報接点 接点容量最大DC30V　2A 温度警報、停電警報、各センサーエラー出力、 冷凍回路異常、ファンモーター異常時
運転モニター機能 STATUSメッセージ液晶表示
自己診断機能 各センサー異常時、エラーメッセージを液晶表示 ブザー断続音、遠隔警報作動
停電警報 停電時、警報ランプ点滅、メッセージ液晶表示、ブザー断続音、遠隔警報作動 約6時間警報持続（電池フル充電時）
バッテリー警報 メッセージ液晶表示
ファンモーター寿命報知 ー
メモリーバックアップ機能 不揮発性メモリー
補助冷却装置 MDF-UB3※2（オプション）
自記温度記録計 MTR-85H※3またはMTR-G85（オプション）
  • ※1 製品搬入のための寸法確認は、寸法図に従ってください。上記仕様欄寸法には把手などの寸法を含みません。
  • ※2 自動補助冷却装置には、液化炭酸ガスボンベは含まれません。サイホン式液化炭酸ガスボンベをご準備ください。
  • ※3 取付金具MDF-S3085が必要です。
  • ※（ご注意）冷却性能は、庫内中央到達温度（周囲温度30℃、無負荷）を示します。長期間安定した温度でお使いいただくだめには、最低到達温度に対し、
    ＋5℃以上の設定をおすすめします。また、使用条件により、最低到達温度に達しない場合があります。
  • ※（ご注意）バッテリーは消耗品です。約3年ごとに交換してください。なお、バッテリーの交換は販売店に依頼し、使用後はバッテリーのリサイクルにご協力ください。
  • ※（ご注意）ファンモーターは消耗品です。約6年ごとに交換してください。なお、ファンモーターの交換は営業所または販売店に依頼してください。
  • ＊本製品の各データは、当社基準で測定しています。

メーカー希望小売価格（税・据付搬入費別）

MDF-U500VX-PJ 2,350,000円

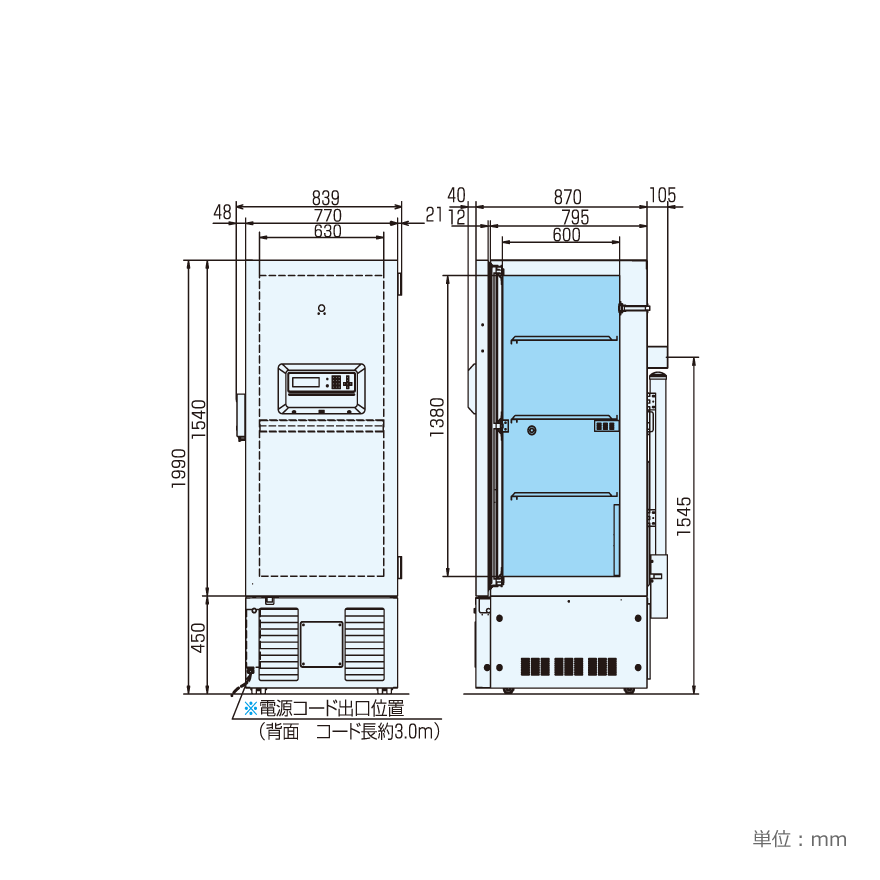

寸法
