PHCbi

デュアル冷却 超低温フリーザー

MDF-U700VXS5

有効内容積
728 L
温度制御範囲
-85 ℃ ~ -50 ℃(周辺温度:5 ℃ ~ 30 ℃・無負荷)

特長

デュアル冷却シリーズに単相200Vタイプ登場

デュアル冷却システムでリスク回避

独立した冷凍回路2基(A/B)で-85℃運転。 万が一片側冷凍回路にトラブルが発生しても、もう一方の冷凍回路で、三相200V仕様で約-70℃、単相200V仕様で約-65℃を維持します。

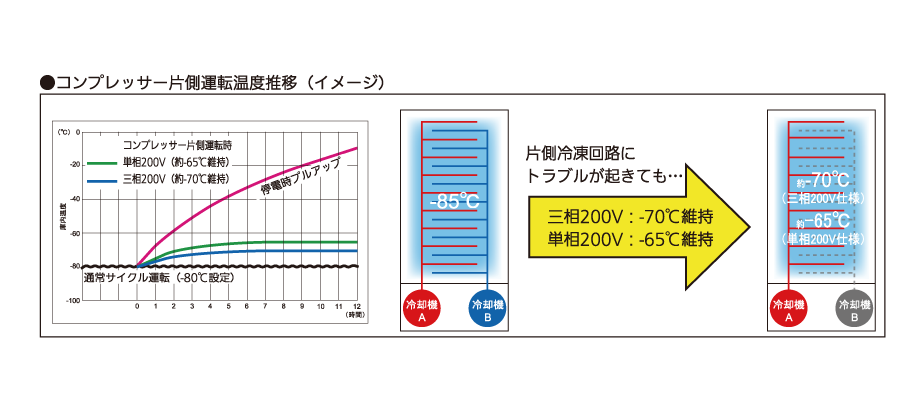

コンプレッサー片側運転温度推移(イメージ)

ECOモード運転で省エネ

コンプレッサーA/Bをそれぞれ個別に独立制御。
フリーザーの負荷状態を監視、エネルギー消費を最小限に抑え、《考えながら》運転、当社従来比での省エネを達成しました。

※JIS C 9801(2006年度版)年消費電力量測定方法の温度条件での測定(周囲温度30℃、-80℃設定、無負荷、)
※当社基準で測定しています。扉の開閉、設置環境など使用条件により省エネ率が変動します。

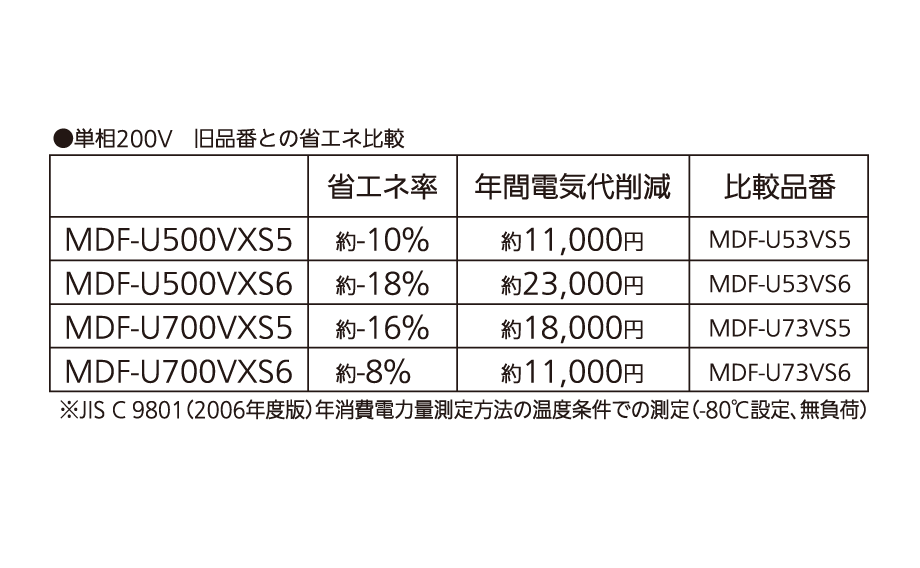

単相200V 旧品番との省エネ比較

省スペース←→高断熱/2つの特長を持つVIP(真空断熱)技術

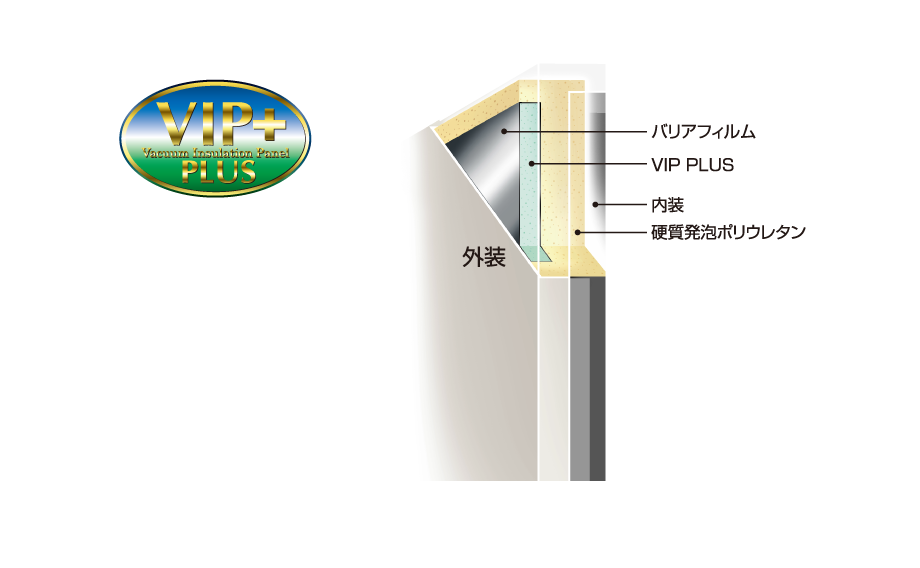

新・断熱システム VIP PLUS

最新の断熱システムであるVIP PLUSを採用しました。この新断熱システムは、硬質発泡ポリウレタンフォームの約6倍の断熱性能を発揮して、断熱壁の厚みを70mmと従来の約半分までに薄くすることができました。

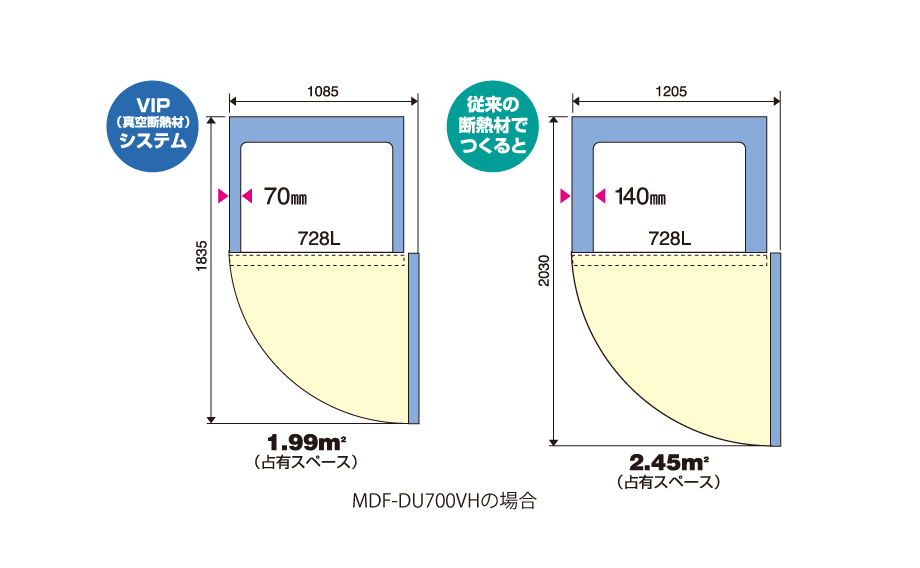

VIP断熱システム 米国特許取得

超低温フリーザーVIPシリーズは、ニューテクノロジーが生んだVIP(Vacuum Insulation Panels:真空断熱材)と硬質発泡ポリウレタンの組み合わせで、従来と同じ断熱性能を保ちながら厚さ70mmという薄型設計を実現しました。「真空の断熱力」を超低温フリザーへ導入することに成功したVIP断熱システムは、断熱材の厚みを1/2に、容積効率も25%アップさせています。

フロント大型フィルター

クリップ式のフィルターグリルとスライド式フィルターを採用。着脱が容易で、フィルターの清掃が簡単にできます。

陰圧解除でスムーズなドア開閉

扉開閉直後、陰圧により扉が開かない!本体左側面の陰圧解除ポートを開ける事で、扉開閉直後、庫内と庫外の温度差で生じる陰圧による扉の締め込みを解除できます。

※ポートを開放状態にしておくと、扉開閉後外気を吸い込み、霜付による通気孔閉塞の原因になります。必要時以外は常に閉めた状態にしてください。
※数秒で陰圧解除します。

シングルアクションラッチ

外扉には、片手で開閉が可能なシングルアクションラッチを採用。より使い易くなりました。

気密性を高めた断熱構造

省エネ運転・霜つき低減を図るため、庫内の温度漏れを抑えた気密性の高い構造となっております。

※ご使用時において扉開閉直後庫内陰圧現象により扉が開かなくなることがあります。当社の縦型超低温フリーザーは庫内冷却性能確保の為、高気密仕様となっており、ご使用条件によっては約10分程度、陰圧現象が続く場合がございます。

運転モニター機能

異常運転は、故障や事故の原因となります。運転モニター機能は、機器の異常運転状況を知らせ、トラブルにつながる状況の回避を促し、積極的な安全管理のお手伝いをします。つねに運転状況を監視し、電源電圧の低下・周囲温度35℃以上の異常温度上昇、あるいは0℃以下の温度低下・過負荷運転など、異常状況をランプで点灯表示。迅速で適切な回避処置が可能です。バッテリーの交換時期(目安)やドアの閉め忘れも見張り、報知します。

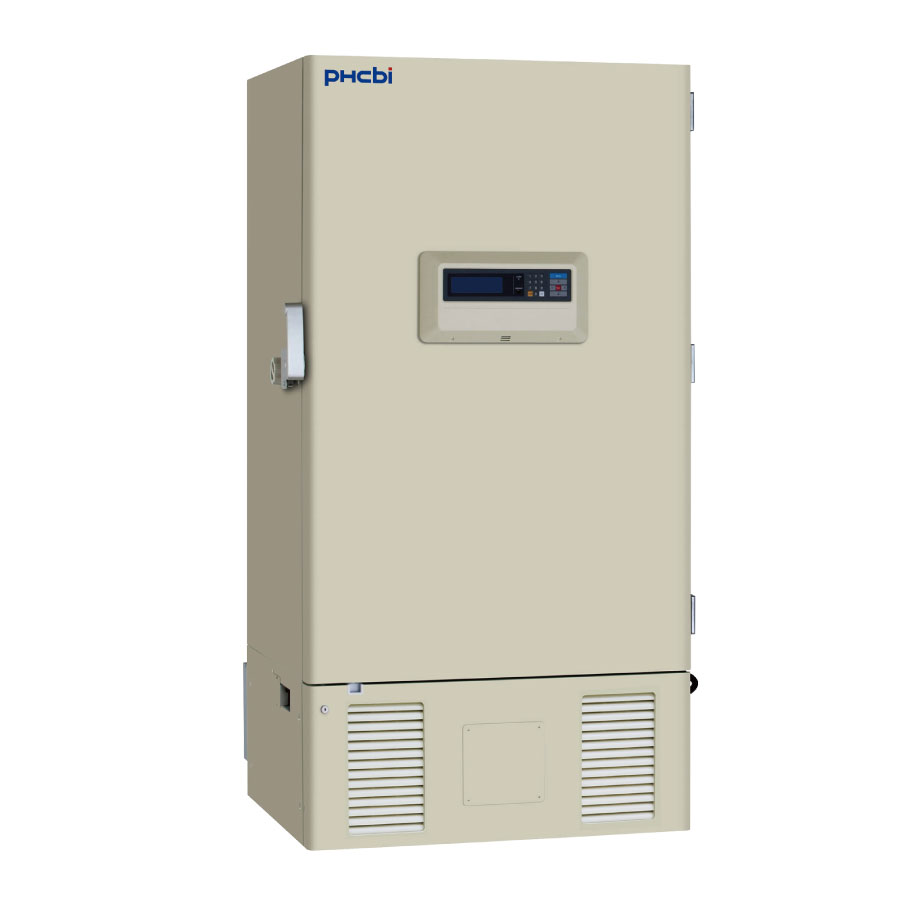

外観

仕様

品名 デュアル冷却 超低温フリーザー
品番 MDF-U700VXS5-PJ
外形寸法 W1010 × D870 × H2010 mm
内形寸法 W870 × D600 × H1400 mm
有効内容積 728 L
外装 塗装鋼板
内装 塗装鋼板
1 枚 塗装鋼板
内扉(縦型) / 内蓋(横型) 2 枚 ステンレス枠ABS樹脂パネル
断熱材 硬質発泡ポリウレタン + 真空断熱材(VIP PLUS:15 mm)
3 枚 ステンレス(耐荷重50 kg / 枚)
測定孔 3 ヵ所 庫内背面上部・底面左右奥(各孔Φ17 mm)
開放ポート 手動:1 ヵ所
錠前 シリンダー錠 1 個(外扉ラッチに南京錠取付可)
キャスター 4 個(水平調節ボルト2 ヵ所)
製品質量 380 kg
冷凍回路 デュアル冷却
冷却方式 自然対流式
圧縮機定格出力 A回路:1100 W
B回路:1100 W
冷却器 チューブオンシート
凝縮器 A回路:フィンレスチューブ
B回路:フィンレスチューブ
冷媒 A回路:HFC混合冷媒
B回路:HFC混合冷媒
電源 単相200 V 50 Hz
電動機定格消費電力(50 Hz / 60 Hz) 1250 W
電源容量(50 Hz / 60 Hz) 20 A
最大放熱量(50 Hz / 60 Hz) 5904 kJ/h
冷却性能 -85 ℃ / 片側運転時-65 ℃(周囲温度:30 ℃・無負荷)
温度制御範囲 -85 ℃ ~ -50 ℃(周辺温度:5 ℃ ~ 30 ℃・無負荷)
温度調節 マイコン制御式
温度表示 液晶表示
高温警報 設定温度+5 ℃ ~ +40 ℃(初期設定+10 ℃) ALARMランプ点滅・メッセージ欄に表示・約15 分遅延後ブザー断続音・遠隔警報出力
低温警報 設定温度-5 ℃ ~ -40 ℃(初期設定-10 ℃) ALARMランプ点滅・メッセージ欄に表示・約15 分遅延後ブザー断続音・遠隔警報出力
フィルター警報 ー(フィルターレス)
ドア警報 Door状態表示・ブザー断続音(2 分遅延・0 ~ 15 分可変)
遠隔警報接点 許容接点容量:DC30 V・2 A
運転モニター機能 STATUS表示(設置環境温度異常・電源電圧低下・過負荷運転表示)
自己診断機能 各センサー異常時メッセージ欄に表示・ブザー断続音・遠隔警報出力
停電警報 ALARMランプ点滅・メッセージ欄に表示・ブザー断続音・遠隔警報出力
バッテリー警報 メッセージ欄に表示
メモリーバックアップ機能 不揮発性メモリー
補助冷却装置 MDF-UB3-PJ(オプション)
自記温度記録計 MTR-G85C-PJ(オプション)または MTR-85H-PJ(オプション)

【ご注意】
※ 本製品の各データは、当社基準で測定しております。
※ 上記寸法は取手等の突起物を含みません。搬入時の必要寸法については寸法図をご参照ください。

メーカー希望小売価格(税・据付搬入費別)

MDF-U700VXS5-PJ 2,600,000円

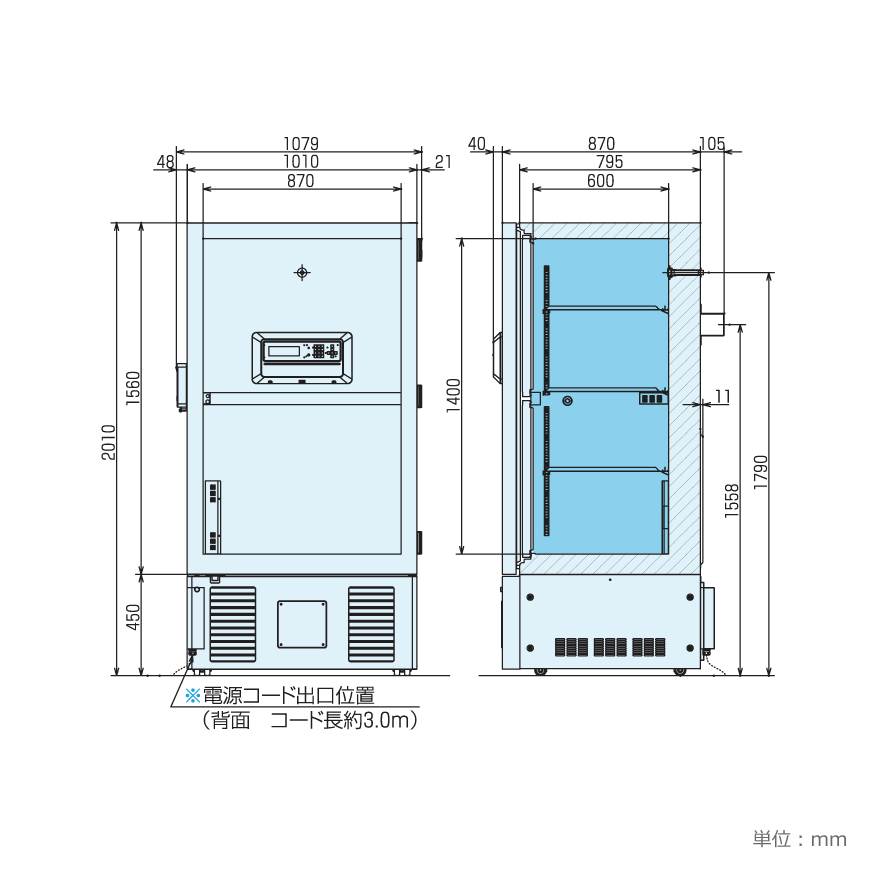

寸法
